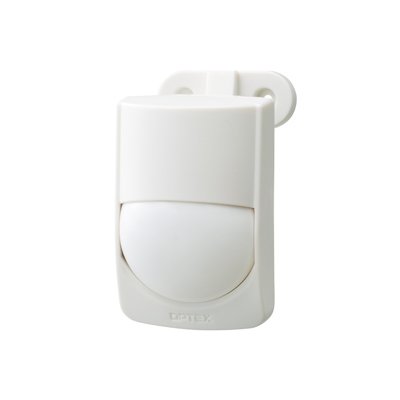

Optex RXC-ST Инфракрасный датчик движения

Внутренние пассивные инфракрасные извещатели OPTEX RXС-ST

Серия RXС-ST – извещатели для защиты помещений с зоной детекции 12 х 12 м, сердцем которых является инновационный процессор CORE PLATFORM. Принцип работы процессора построен на алгоритме логического сравнения полученного сигнала с хранящимися в памяти образцами, что позволяет с высочайшей степенью точности отличить нарушителя от источников ложных тревог, таких как домашние животные, бытовые приборы и др. Уникальная технология обработки сигнала, а также система подавления шумов и улучшенная температурная компенсация обеспечивают непревзойденную точность детекции без ложных тревог и без пропусков тревог от реальных нарушителей.. Система герметизации оптики и специальная конструкция корпуса извещателя надежно защищают его от возможного проникновения внутрь пыли или мелких насекомых. OPTEX RXС-ST обладает иммунитетом к животным весом до 25 кг. Для большей надежности защиты от ложных срабатываний, избегайте мест установки извещателя, где животные могут забираться наверх или прыгать.

ЧТО ТАКОЕ ИК-ИЗВЕЩАТЕЛЬ

Пассивный инфракрасный извещатель - один из самых распространенных типов охранных извещателей. Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон, преобразовании ИК излучения в электрический сигнал и проведении анализа сигнала по амплитуде и времени. В простых ПИК извещателях обработка сигнала производится аналоговыми методами, в более сложных - цифровыми с помощью встроенного процессора. Форма зоны обнаружения формируется линзой Френеля; различают объемную, линейную или поверхностную зоны обнаружения.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА RXС-ST

- Мультифокусная оптическая система;

- Микропроцессор нового поколения OPTEX CORE;

- Система температурной компенсации;

- Система шумоподавления;

- Защита от ложных тревог из-за животных;

- Герметизация оптики.

КОМПЛЕКТАЦИЯ

Инструкция, датчик RXС-ST, комплект для крепежа, настенно-потолочный кронштейн.

ПРЕОБРЕТАЮТСЯ ДОПОЛНИТЕЛЬНО

- универсальный настенно-потолочный кронштейн Optex FA-3

- FL-60N Линза дальнего действия (для модели RXC-ST) зона детекции: 18х1.8 м

УСТАНОВКА ИЗВЕЩАТЕЛЯ

Последовательность установки при помощи кронштейна:

- Выберите место установки;

- подготовить отверстия в поверхности, на которой будет установлен кронштейн;

- установить кронштейн, используя имеющийся установочный комплект;

- снять переднюю крышку извещателя, извлечь плату из задней части корпуса;

- подготовить отверстие для проводов в одном из обозначенных в задней крышке;

- проложить провода через указанное выше отверстие;

- подключить провода к клеммной колодке в соответствии их назначения;

- установить плату в заднюю крышку;

- установить переднюю крышку и закрепить шурупом из установочного комплекта;

- прикрепить извещатель к кронштейну;

- настроить чувствительность датчика;

- провести тест на сработку.

ИТОГО

Пассивные ИК-извещатели OPTEX RXС-ST производства компании Optex могут применяться в системах охранной сигнализации для обнаружения несанкционированного проникновения человека. А уникальные технологии OPTEX CORE обеспечат надежную и стабильную работу без ложных тревог на объекте любой сложности.
